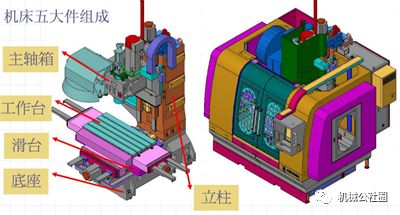

立式加工中心机床5大件各个部分展示：

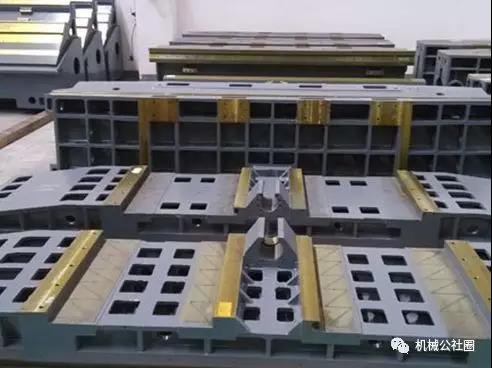

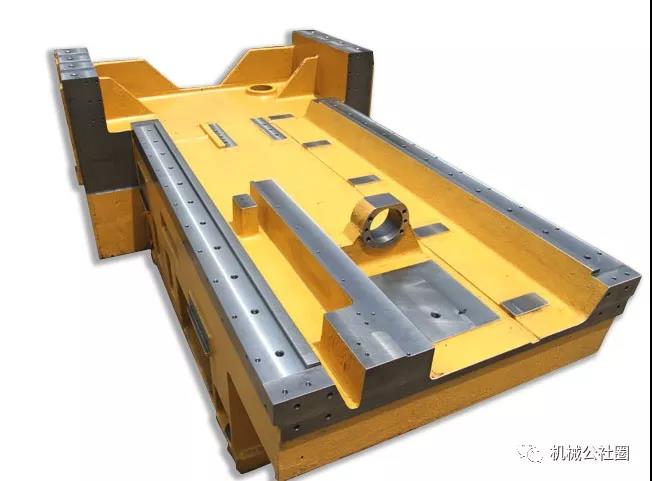

底座部件有地脚调整螺钉，丝杆组件和底座。底座与滑台采用双侧导轨导向定位。
底座导轨下方有费油回收槽和孔，废油由底座后中部位的回收接头回收到废油收集盒。

加工中心主轴结构

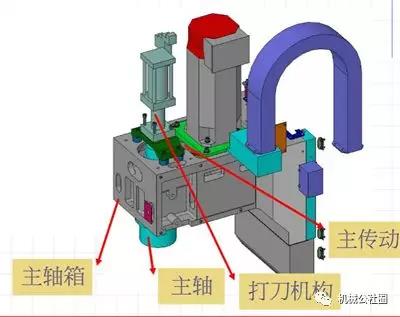

主轴部件包括主轴、主轴箱、主转动机构和打刀机构等。
主轴箱体设有油冷通道，机油通过外部油冷机，能降低加工过程中主轴单元的升温。因此，机床更具有热稳定性。如下图所示：

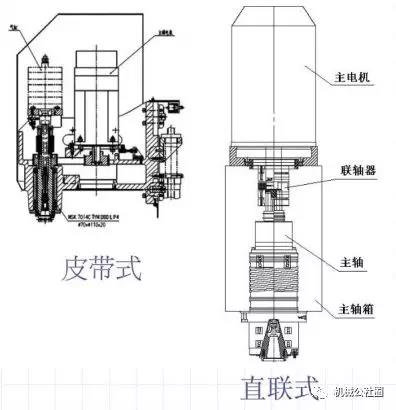

主轴的传动方式分为皮带传动和直联传动
皮带转速可达8000转，
直连可达15000转

工作台
工作台与滑台采用双侧导轨导向定位

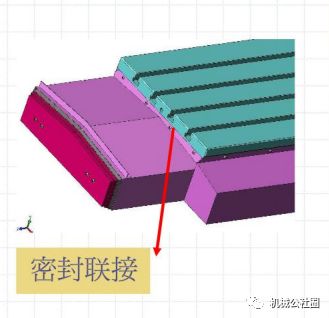

工作台两侧的伸缩护罩要和工作台保持密封链接，如下图

立式加工中心立柱结构
立柱与主轴箱采用双侧导轨导向定位

立柱结构组成如下图：

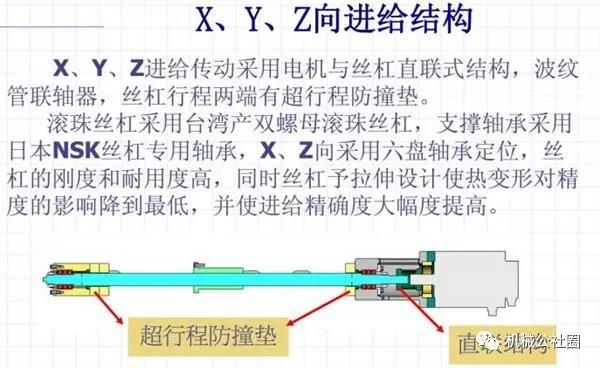

立式加工中心X、Y、Z三轴进给如下图：

数控加工中心作为一种全自动的数控加工机床和普通的机床相比具有比较大的优势，主要有以下几点：

1、全封闭防护结构

在机床的结构上，数控加工中心采用了全封闭的制造方式，能有效防止加工过程中出现的人身意外等情况。

2、加工的连续性

数控加工中心具有多个进给轴：三轴或以上，能自动完成多个平面或多个角度的加工。

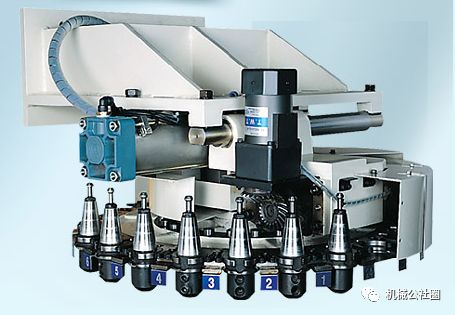

3、自动换刀结构

数控加工中心具有自动换刀装置，能够通过程序控制进行自动换刀。

4、高自动化、高精度、率

通过合理的切削参数选择和数控加工中心的加工连续性，减少了停机时间，提升了机床的加工效率。

5、改善劳动条件

操机人员和编程人员只需要将设定好的程序输入系统，装卸零件和刀具准备等工作，降低了劳动强度。

6、加工精度高，产品质量稳定

数控机床的精度比普通机床的高，采用计算机自动编程和减少装夹次数，有效降低误差。
